不同网段的路由器,如何互通?三个案例了解清楚静态路由设置

路由器的桥接功能一般应用在家用中较多,而静态路由的配置确是在项目中经常会应用,主要可以解决两个不同网段路由器的互访,具体的配置有一些朋友有些疑问,今天我们一起来看下。


这里面我们通过三个类似的例子来了解这个知识。


案例一、什么是静态路由

关于静态路由,这个我们前几天的文章中有提到过,这里来简单回顾下。

一台路由器连接另外一台路由器,这两台路由器分别连接不同的网段,那么如果要这两个网段互通,则必须配置路由,这个就是静态路由。



例如:

A路由wan口192.168.0.1 255.255.255.0,lan口192.168.1.1   255.255.255.0

B路由wan口192.168.1.2 255.255.255.0,lan口192.168.2.1   255.255.255.0



A路由器下面的lan口上接了B路由器。

A路由要想访问B路由下面lan口的电脑,也就是访问192.168.2.0这个ip段,就需要添加一条为192.168.2.0 255.255.255.0 192.168.1.2的静态路由,分别是目的地址,子网掩码,对方路由网关。


可能还不是很了解,我们再来看下面这个例子。


案例二、如何配置静态路由

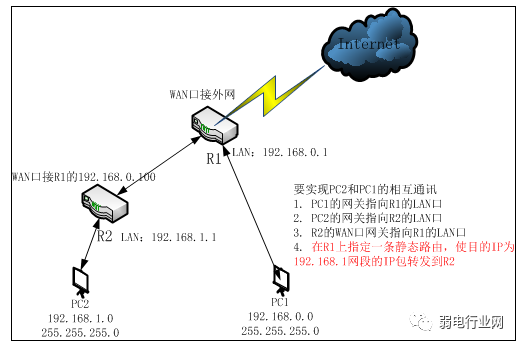

企业通过一台路由器R1上网,局域网LAN1,。因为业务需要,扩充了一台路由器R2,加入一个新的局域网段LAN2。

要使能PC1和PC2相互通讯,可以做如下图中所说的设置。

要实现pc1和pc2相互通信如可做如下设置:

1、pc1的的网关指向R1 LAN

2、pc2的网关指向R2的LAN口

3、R2的WAN口网关指向R1 LAN口

4、在R1上指定一条静态路由,使目的ip为192.168.1.x网段的ip转发到R2。


这里面R1静态路由配置单独说明下:一条静态路由一般由三部分组成,

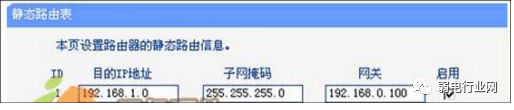

目的IP地址子网掩码下一跳(网关)地址,按照上图的分析,新建一条静态路由所包含的信息,应该有如下内容,发往目的地址192.168.1.0网段的IP包(子网掩码为255.255.255.0)的下一跳地址为192.168.0.100.具体配置位置,如果是在路由器中,以TP-Link的为例子,在路由器配置界面,有静态路由表配置:




在设置静态路由时,网关IP必须是与本路由器LAN口IP属于同一个网段。

如果目的IP地址是一台主机的IP地址,则子网掩码必须为255.255.255.255

如果是在服务器上,可以通过命令行来配置静态路由,包括添加、删除和修改。


案例三、再解静态路由配置

例如下面两个网段。

PC A: 192.168.0.165     255.255.255.0

PC B:192.168.0.148     255.255.255.0


如上图,A和B分属不同网段,此种情况B可ping通A,但A不可以ping B。因为B的IP经过路由器NAT(网络地址转换)后,对外显示的是192.168.0.148,A并不知道有B的存在。

那么A如何能ping通B呢?

若想让A也能ping B,需要告诉A电脑路由该怎么走,在A电脑上加一条静态路由:

在dos下输入以下指令:

route -p add 目的地址 mask 子网掩码 网关地址

它的意思是,要想找到“目的地址”,就要通过“网关地址”里面找。-p是永久有效的意思。

所以,对应到上面的例子,指令应该这么写:

route -p add 192.168.19.0 mask 255.255.255.0 192.168.0.148。


其中192.168.19.0的意思是对192.168.19网段下所有ip均有效,这样A就可以可以ping通B了。


添加完毕后可用 route print 查看是否添加成功。(注意在win10下要以管理员身份运行dos才可添加)。
